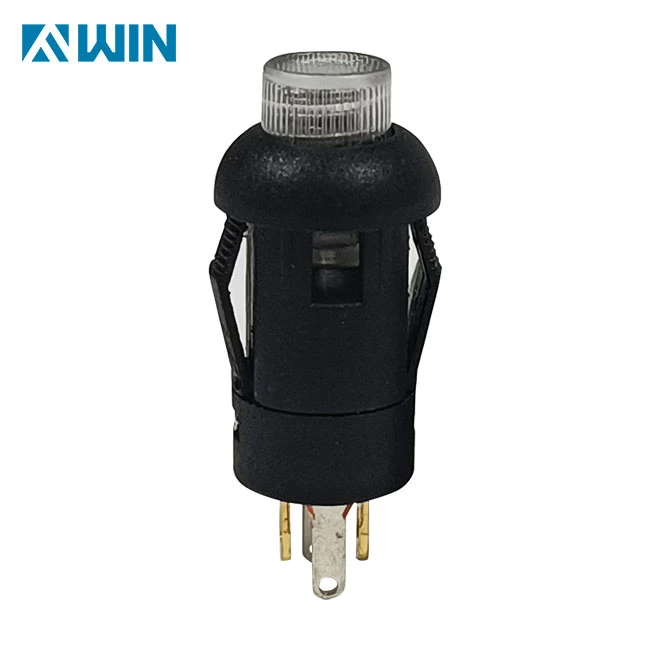

照光式SPSTプッシュボタンスイッチ

これは、円の直径9.6mmの瞬間的に照らされた押しボタンスイッチです。上部の丸いボタンのサイズは直径5.6mm、切り抜きのサイズは8mmです。ケースとハウジングは高品質のナイロン6/6と端子は金メッキ材を使用した銅合金製です。プッシュの全長...

お問い合わせを送る

説明

This is the circle diameter 9.6mm momentary illuminated push button switch,the top round button has size of diameter 5.6mm,the cut out size is 8mm.The case and housing is made from high-quality Nylon 6/6 and terminal is made from copper alloy with gold plated material. The total length of a push button switch is 18mm. It has illuminated water clear actuator.

このミニチュア押しボタンスイッチは、瞬間的なスイッチ操作と、機械またはプロセスを制御するための1-極オンオフスイッチを備えています。

The PB8 Series illuminated pushbutton switch is available with bi-color LED choices of red, green, yellow, blue and white. Panel mount and small in size the PB8 series is SPST and momentary, with silver or gold contact option. This illuminated push button switches features 100,000 electrical life cycles and PC pin terminal options. The illuminated panel mount button switch is made with polycarbonate actuators, nylon housing, and alloy materials for the contacts and terminals.

基本パラメータ

電気的仕様
評価	0。2A36VDC
接触抵抗	50MΩ Min(Initial)
絶縁抵抗	100mΩ Min(at 250VDC)
絶縁耐力	AC 500V（1 mで50-60HZ）
機械的寿命	30を超える000サイクル
電気的寿命	10を超える000サイクル
作動力	200±100gf
旅行	1.8mm±0.3mm
働き	オフ-（オン）
手動溶接	350度で3秒間
LEDカラー	赤、緑、白、黄、青
材料
ベース	PA66、UL定格：94V-2分
キャップ	PC
「ターミナル」	銅、金メッキ
パネルカットアウトサイズ	8（直径）mm
ターミナルタイプ	PCピン
スイッチ操作	瞬間的
取付タイプ	PCB

寸法

QQ20220409142027

はんだ付け手順注意

1. The illuminated push switch is strictly prohibited wave welding and reflow soldering,please choose the manual welding procedure,and control the welding temperature of 350 degree ±5 degree for 3±5 seconds

2. After the product is soldered on the PCB board,it's prohibited to use any solvent to clean the PCB board and please avoid the influence of the inner product.

このミニチュア照光式押しボタンスイッチの一般的なアプリケーションは次のとおりです。
• Test Equipment
• Telecommunications
• Networking
• Handheld Appliances

パッケージの詳細

Stand Exported Packing for computer power switch:
inner bubble box--- inner box---carton (or by your request.)

packIng

発送

配送用のFedEx/UPS / TNT / DHLアカウント番号。そうでない場合は、会社に運賃を請求する必要があります。

transportation

FVWINについて

The FVWIN was founded in 2013. The main activities — is the supply of electronics switches and sockets as well as connectors, a variety of illuminated switches, power socket ,USB connector ,XLR connectors and the provision of services for the production of PCB and contract manufacturing of electronic products.
Our products covers a wide range of audio and video equipment,instruments,medical equipment,home appliance,security equipment,etc
