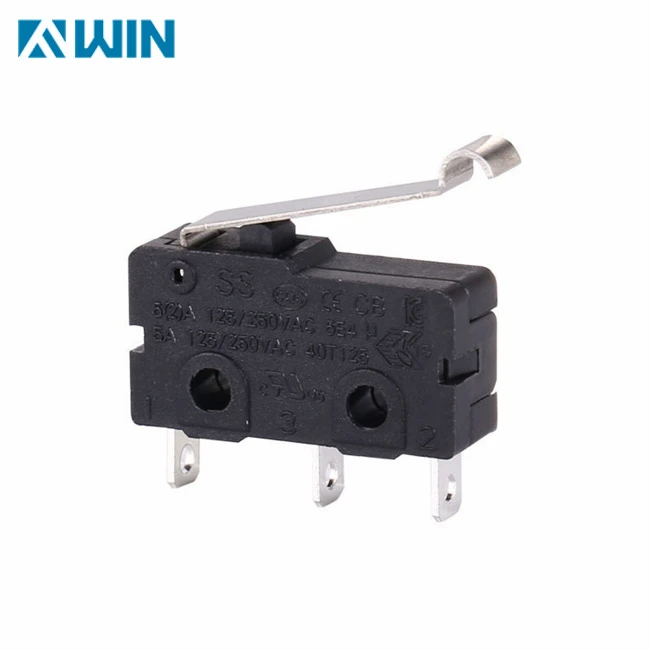

3ピンマイクロリミットスイッチ

3- ピン マイクロ リミット スイッチは、3 端子マイクロ スイッチとも呼ばれ、共通 (COM)、通常開 (NO)、通常閉 (NC) の 3 つの接続端子を備えたスナップ アクション スイッチの一種です。この構成により、スイッチは機械的な動きに応じて接続を開いたり閉じたりすることで電気回路を制御できます。3- ピン マイクロ リミット スイッチは汎用性と信頼性に優れているため、さまざまな用途で広く使用されています。

主なコンポーネントと機能:

共通（COM）：

共通端子は電気回路の入力ポイントとして機能します。電源または信号が接続される端子です。

通常開（NO）：

常時開端子は、スイッチがデフォルト状態にあるときに回路が開いている（切断されている）出力端子です。スイッチがアクティブになると（レバーまたはプランジャーが押されると）、コモンと常時開端子間の接続が閉じ、電流が流れるようになります。

通常閉（NC）：

常時閉端子は、スイッチがデフォルト状態にあるときに回路が閉じている（接続されている）出力端子です。スイッチがアクティブになると、コモンと常時閉端子間の接続が開き、電流の流れが遮断されます。

動作原理:

3- ピン マイクロ リミット スイッチのアクチュエータ (レバー、ローラー、またはプランジャー) が機械的な動きによってトリガーされると、共通端子と通常開端子または通常閉端子の間の内部接点がスナップします。このスナップ アクション メカニズムにより、最小限の動きで迅速かつ信頼性の高いスイッチング操作が可能になり、正確な制御とフィードバックが保証されます。
